拉力機如何準確的求取彈性模量？
來源：天氏庫力 發布日期
2018-11-16 瀏覽：
彈性模量”的一般定義是：單向應力狀態下應力除以該方向的應變，我們都知道拉力機測試結果輸出項目中有彈性模量這一欄，但是一般情況下的誤差非常大，那么我們知道如何準確的求取彈性模量嗎，今天我們就來講一講如何用拉力機準確的求出彈性模量。
首先，彈性模量是應力和應變的正比系數，如果你懂應力與應變的計算方式就會明白：彈性模量對測量的要求很高，特別是對試驗機整體要求非常高。設備型號選擇不合適，引伸計選擇不恰當，試驗程序編制有問題等等因素都會導致結果偏差比較大。
首先是機器型號的選擇，有些客戶會在大設備上做小試樣的試驗，比如客戶用1000kN的設備拉細鋼絲。雖然最大力在設備的測量范圍以內，但是求彈性模量就很難準確了。彈性段起點值有可能只有最大力的5%，小于最小的測量范圍，會導致彈性段斜率不準確，當然彈性模量就不準確了。所以要盡量選擇最大力在設備滿量程的20%~80%之間，這樣才能保證彈性段起點和終點的準確。
其次是引伸計的選擇。很多客戶認為選擇測量范圍大的引伸計比較劃算，但是如果要測量金屬的彈性模量，引伸計的最大測量范圍最好不要超過標距的10%。因為變形范圍越大，變形測量分辯率就越低，在測量微變形的時候精度就越差。還需要注意的是目前不管是國外的還是國內的，全自動引伸計、各種非接觸光學引伸計的精度都還達不到測量彈性模量的精度，只有應變式引伸計能夠達到精度。
最后就是試驗程序的設定了。一般試樣在夾持上了以后都會有一個初始力，這時候不要上引伸計，特別是對于小試樣、軟試樣，在初始力的影響下會有彎曲，這時候上引伸計會導致原始標距不準確。通過調整橫梁使試樣受力為零以后，再夾持引伸計，這樣標距才是準確的。

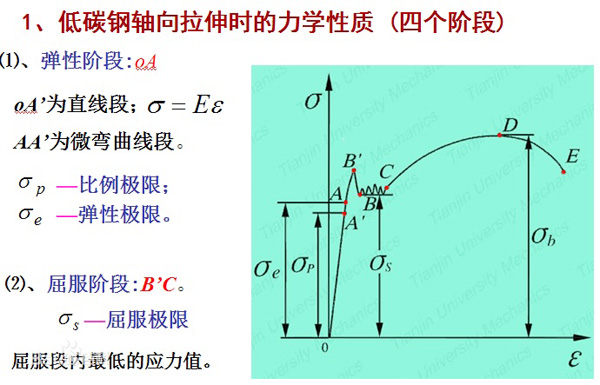

彈性模量測量示意圖
所以拉力機并不是像有些人說的那樣，測試彈性模量不準確，只是測量要求注意點沒有人把握好，希望大家讀了這篇文章以后能夠熟練準確的運用拉力機測量彈性模量。
