四虎海外网址_中国黄色片免费看_亚洲欧美日韩一级_午夜宅男在线视频_香蕉啪_亚洲国产一区二区视频

拉伸測試是評價材料力學性能的基礎手段，但在實際測試過程中，同一批材料、同一制備條件下，測試結果仍可能出現(xiàn)明顯波動。這種不穩(wěn)定性往往并非偶然，而是多個環(huán)節(jié)中未被有效控制的變量共同作用的結果。本文旨在系統(tǒng)梳理拉伸數(shù)據不穩(wěn)定的潛在原因，并提出具有可操作性的排查與改進思路。

一、數(shù)據波動是多因素耦合的結果

拉伸測試數(shù)據的穩(wěn)定性不僅取決于材料本身的均一性，還與從樣品制備到測試完成的整個流程密切相關。主要影響因素包括：
1、樣品制備的一致性：樣品的尺寸精度、邊緣是否存在缺口或損傷，以及加工過程中是否引入殘余應力，均會影響其承載能力與斷裂行為。
2、取樣位置與方向性：對于具有取向性的材料（如高分子注塑件、軋制金屬板），沿不同方向取樣會導致拉伸強度與延伸率差異顯著。

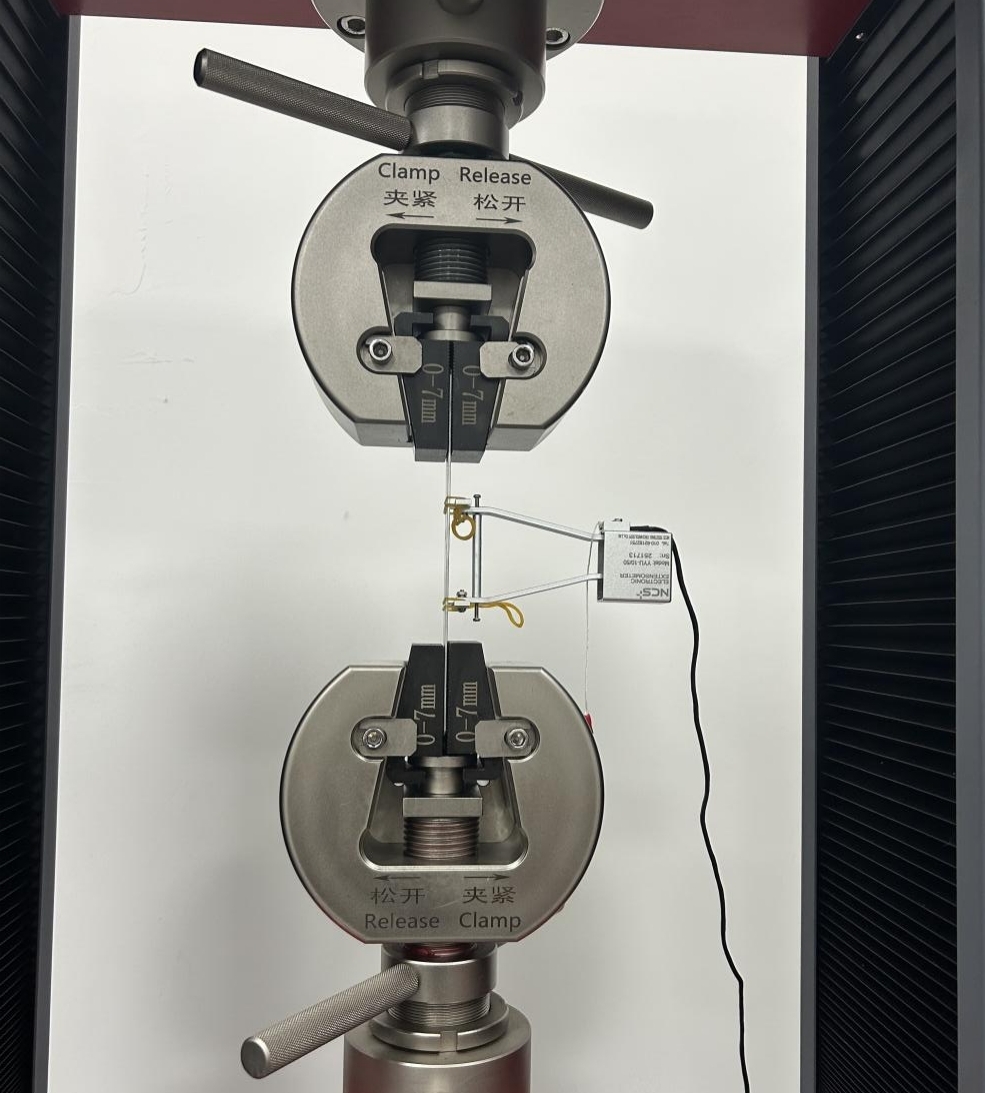

3、設備狀態(tài)與夾具條件：夾具夾持力不均、夾面磨損或存在油污，容易造成試樣打滑或應力集中，影響斷口位置與載荷讀數(shù)。
4、環(huán)境因素的波動：溫度、濕度變化對吸濕性高分子材料（如尼龍、PET等）的性能影響尤為顯著，可導致模量與延伸率發(fā)生較大變化。
5、操作過程的規(guī)范性：裝夾對中不良、測試速率設置不統(tǒng)一、引伸計安裝不當?shù)龋鶗肴藶檎`差。
由此可見，任何一個環(huán)節(jié)的控制缺失，都可能導致最終數(shù)據的離散。因此，當出現(xiàn)數(shù)據不穩(wěn)定時，應首先審視整個測試流程是否實現(xiàn)了嚴格統(tǒng)一。


二、基于測試現(xiàn)象的系統(tǒng)排查方法

在排查數(shù)據波動原因時，應避免無目標地嘗試調整，而應依據實驗現(xiàn)象進行邏輯推理。具體可從以下三個方面入手：

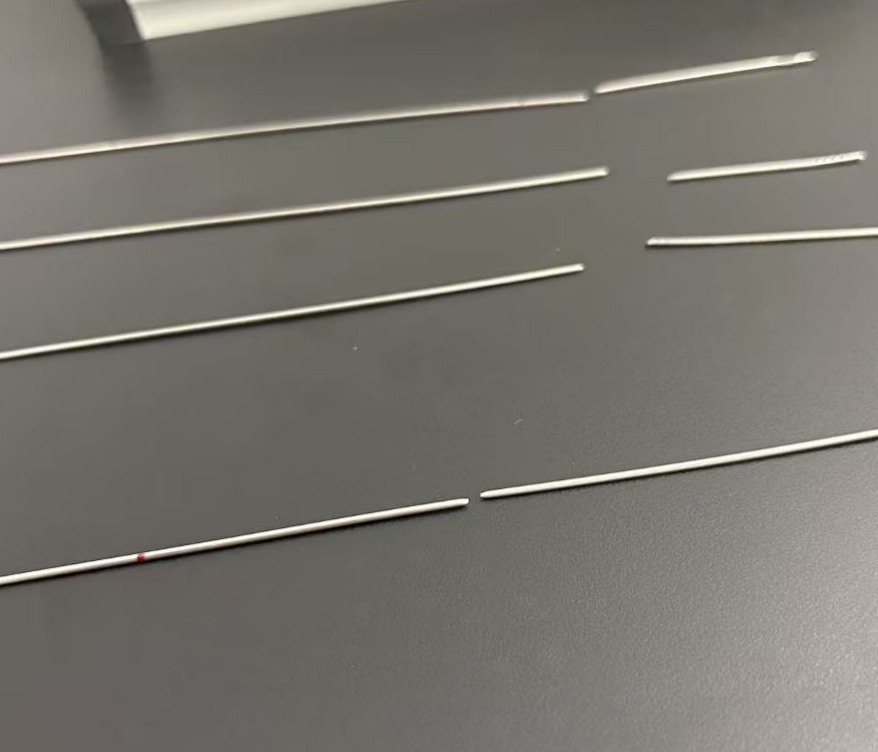

1、斷口位置的規(guī)律分析
● 若斷口集中于夾持端附近，通常反映裝夾問題，如夾持力過大或試樣未對中，造成局部應力集中。
● 若斷口位于標距段內且伴隨明顯頸縮，表明材料本身延展性良好，試樣制備基本合理。
● 若斷口位置隨機分布，則需考慮材料內部存在缺陷、成分不均或存在殘余應力。

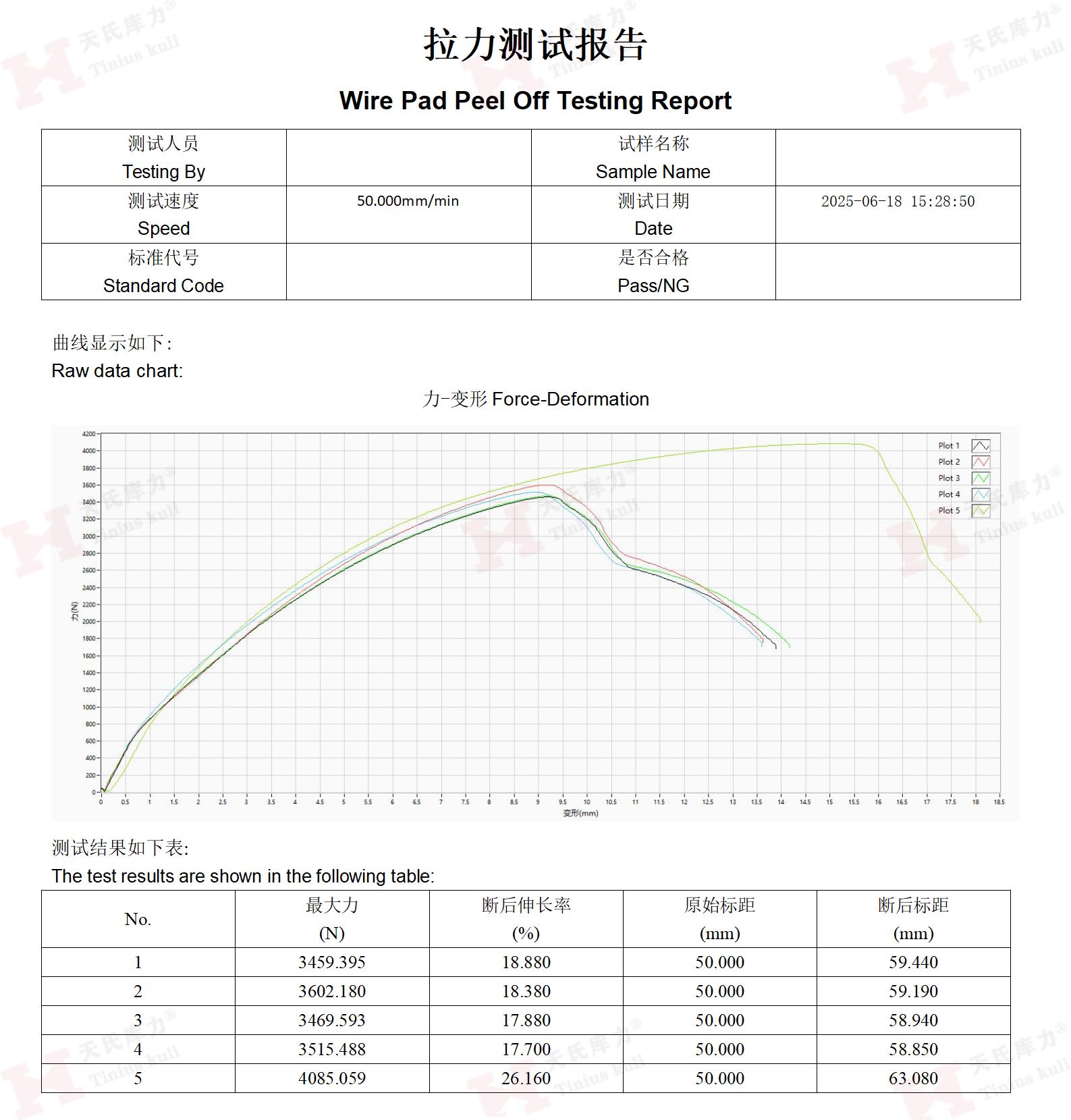

2、拉伸曲線形態(tài)的識別
● 若不同試樣之間斷裂應力差異顯著，而延伸率相近，應重點檢查試樣厚度或寬度的測量一致性。
● 若延伸率波動大而強度值相對穩(wěn)定，則需考察材料是否因取樣方向、熱處理狀態(tài)或吸濕程度不同而表現(xiàn)出不同的變形能力。
● 曲線出現(xiàn)不規(guī)則抖動或載荷突降，可能與夾具滑移、傳感器干擾或控制系統(tǒng)響應異常有關。
3、測試細節(jié)的復核
除了常規(guī)測試參數(shù)外，還需關注以下潛在變量：
● 試樣是否經過退火、調濕等預處理，其狀態(tài)是否統(tǒng)一；
● 夾具夾面是否清潔、完好，有無打滑或損傷；
● 測試環(huán)境的溫濕度是否記錄并保持一致；
● 測試速度是否在軟件中正確設定，避免因誤操作被重置。


三、建立可復現(xiàn)的驗證流程

在鎖定可能的影響因素后，應采用系統(tǒng)性驗證方法確認問題根源。建議采用以下步驟：
1、重復性驗證：在相同條件下重新制備并測試至少3個試樣，觀察數(shù)據是否趨于收斂。
2、對比性驗證：改變單一變量（如取樣方向、預處理條件），分析其對性能影響的趨勢是否合理。
3、替代性驗證：更換設備或由不同操作人員執(zhí)行測試，以排除設備系統(tǒng)誤差或人為操作偏差。
通過上述步驟，可有效識別問題是源于試樣、設備還是操作流程，從而避免盲目調整或誤判。


四、構建規(guī)范化的測試體系

要從根本上提升測試數(shù)據的穩(wěn)定性，必須將關鍵控制點固化為制度，實現(xiàn)流程的標準化：
1、嚴格統(tǒng)一試樣處理制度：明確規(guī)定試樣的儲存環(huán)境、干燥時間與條件、退火工藝等，尤其對濕敏性材料需制定嚴格的防潮措施。
2、規(guī)范取樣方法與位置：在技術文件中規(guī)定取樣區(qū)域、方向及加工刀具型號，避免因人員更替導致取樣習慣差異。
3、設備定期校準與維護：制定夾具檢查、傳感器校準、系統(tǒng)響應驗證的周期計劃，確保設備處于良好狀態(tài)。
4、測試環(huán)境與參數(shù)標準化：記錄并控制實驗室溫濕度，統(tǒng)一加載速率、標距長度等關鍵參數(shù)，確保數(shù)據具備良好的可追溯性。

結語

拉伸數(shù)據的穩(wěn)定性不僅依賴于設備的精度，更取決于整個測試流程中每一個環(huán)節(jié)的控制水平。每一次數(shù)據的異常波動，都是對實驗設計與執(zhí)行嚴謹性的檢驗。只有建立起從現(xiàn)象分析到邏輯推理、從局部驗證到體系固化的系統(tǒng)思維，才能從根本上提升測試結果的可重復性與可靠性。這種嚴謹?shù)乃季S方式，也是材料測試工作具備科學價值的重要保障。
